Les raisons pour préférer une unité de contrôle SRB-E-402-FWS-TS à un commun Contrôleur d'arrêt
Dans la plus large gamme de près de 20 000 produits parmi les principaux fournisseurs de composants de sécurité, SCHMERSAL dispose d'un module de sécurité multifonction particulier, capable de surveiller un protecteur à un ou deux canaux, avec ou sans contrôle de court-circuit, ainsi que la possibilité de retarder son ouverture en fonction de la vitesse d'un axe dangereux.
De plus, le module permet un démarrage différé d'automatisations particulières, qui ne peuvent avoir lieu qu'à la fin d'un temps prédéfini, une fois un certain événement terminé.
Les mots-clés sont donc compacité, simplicité et polyvalence. Voyons-les ensemble :
Compacité :

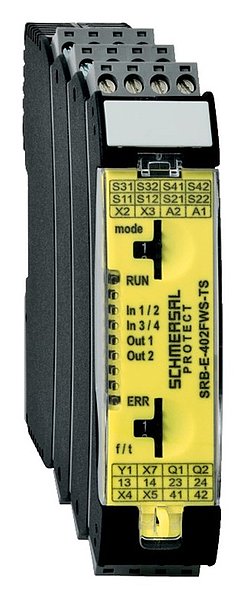

Le module ressemble à un module de sécurité traditionnel, avec une largeur de seulement 22,5 mm et une hauteur maximale de 115 mm, permettant ainsi un encombrement minimum à l'intérieur des tableaux électriques qui l'accueilleront.
Simplicité:
Grâce à deux simples commutateurs rotatifs, nous pouvons dédier notre module aux fonctions les plus variées de surveillance des arrêts / commande temporisée de securité :

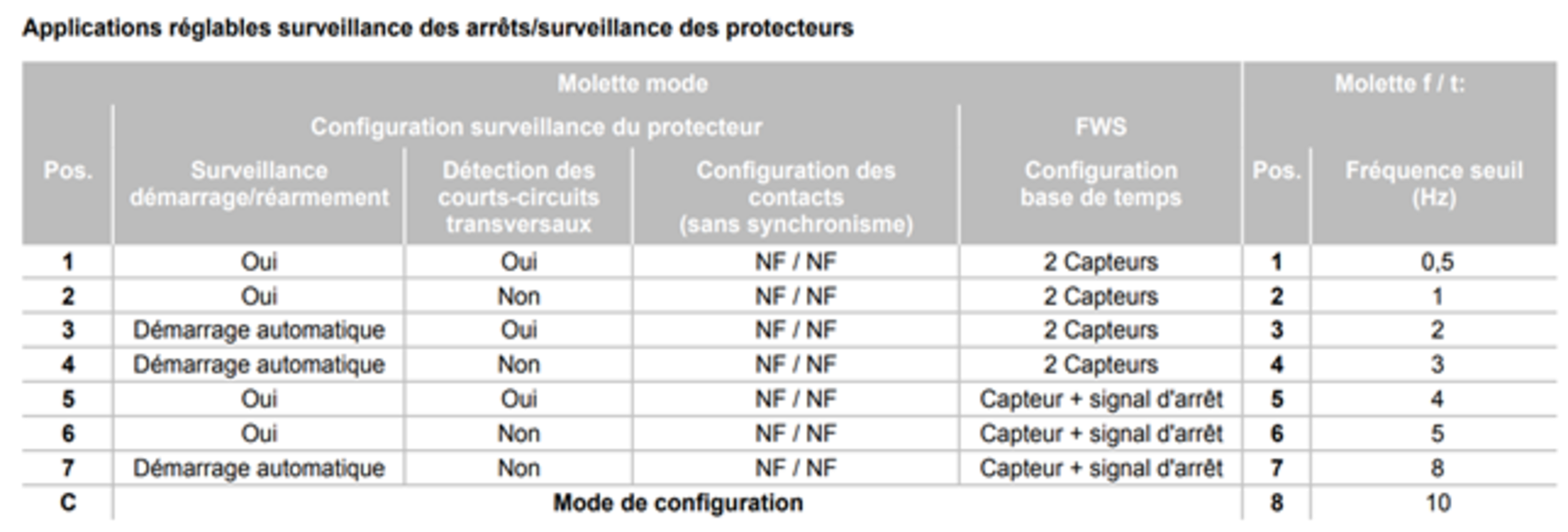

un premier sélecteur 'mode' permet de régler le mode de fonctionnement.
Les 7 premières fonctions sont dédiées aux fonctions de contrôle de fréquence de l'axe dangereux.
En particulier, les 4 premiers concernent des applications avec 2 capteurs de proximité ; les fonctions 5, 6 et 7 sont dédiées à des fonctions dans lesquelles un capteur et un signal supplémentaire d’arrêté sont fournis.
Le second sélecteur 'f / t' permet de régler la fréquence limite. En dessous de ce seuil, l'appareil commute les sorties de sécurité Q1 et Q2.

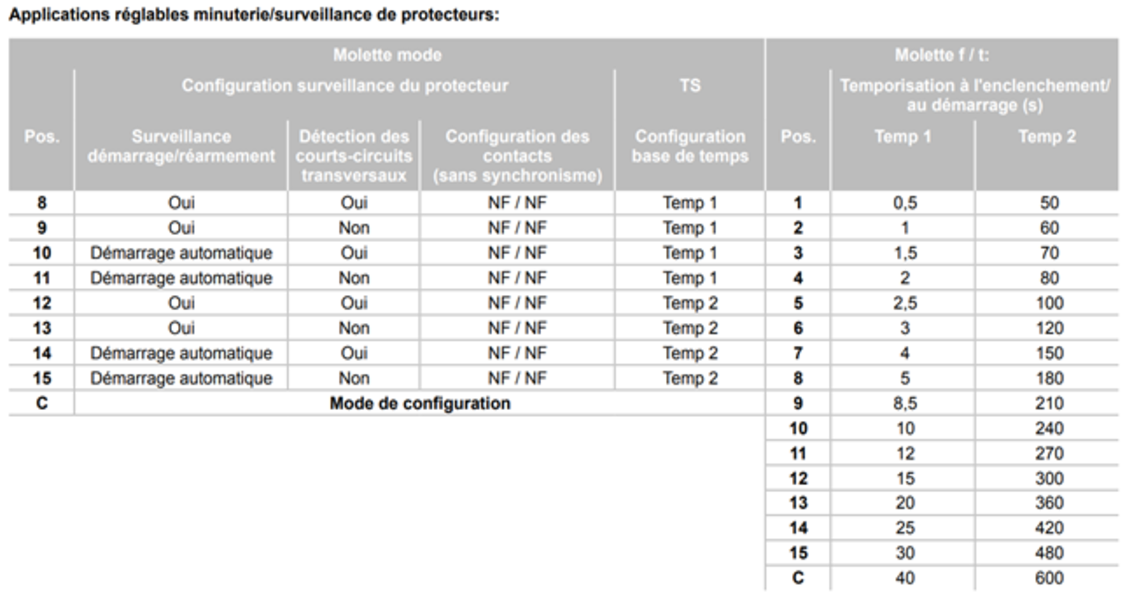

S'il n'y a pas de capteur monté sur l'axe dangereux, ou si les temps d'arrêt sont connus, il est possible de régler une minuterie de sécurité, en utilisant l'un des 32 temps prédéfinis, entre 0,5 s et 600 s.
De la même manière, pour régler un temps entre 0.5s et 40s (switch 'f/t') vous pouvez choisir une configuration (switch 'mode') parmi celles disponibles dans le tableau, de 8 à 11.
Les 4 autres fonctions d'un même interrupteur sont équivalentes en termes de configuration, mais sont combinées avec des temps compris entre 50s et 600s.
Polyvalence :
Le module est donc adapté à toutes les applications dans lesquelles la fréquence limite en dessous de laquelle le danger peut être considéré comme ayant cessé est connue, ou pour les cas dans lesquels le temps d'arrêt d'une machine spécifique est connu.
La polyvalence du module permet donc le câblage de tout dispositif d'interverrouillage, qu'il soit électronique ou électromécanique, il suffit de sélectionner le programme adapté. De même, le module permet la fonction de réinitialisation manuelle ou automatique.
Le module peut être adapté à vos besoins et si la machine subit une modification, elle peut être reconfigurée et il sera possible de la dédier à une nouvelle fonction.
Une fois les paramètres définis, leur configuration peut être scellée. Un scellé avec un numéro unique est fourni, avec lequel verrouiller le couvercle d'accès aux sélecteurs. De cette manière, la personne qui a mis en œuvre la fonction de sécurité est protégée, car la présence d’un scellé avec un numéro de série différent ou l’absence de scellé peut indiquer une éventuelle manipulation de celui-ci.
Numéro d'article: 103014757
Botique en ligne: https://products.schmersal.com/fr_CH/srb-e-402fws-ts-6533.html
