Le nouveau PROTECT PSC1
Systèmes de contrôle de la marque Schmersal
Outre la production de composants de sécurité, Schmersal propose des solutions de système. Avec le développement du nouveau PROTECT PSC1, nous pensons qu’un pas important a été franchi dans le domaine de la technique de commande. La solution se compose d’un système de commande compact, sûr et programmable et de modules d’extension sûrs; elle est également multifonctionnelle et peut être adaptée à des applications individuelles dans les secteurs les plus divers.
Des caractéristiques uniques pour des solutions de pointe

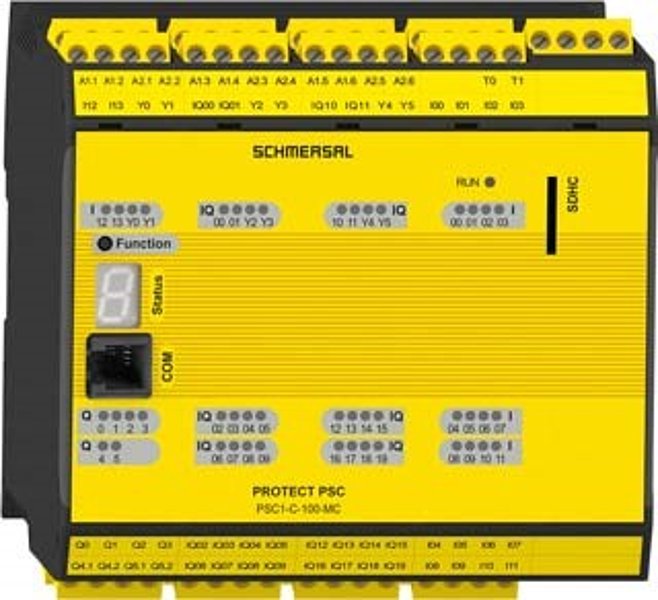

Le système de contrôle de sécurité PSC1 se compose de contrôleurs compacts librement programmables et de modules d’extension E/S pour le traitement sécurisé des signaux des interrupteurs d’arrêt d’urgence, des portes de protection, des barrières immatérielles et autres dispositifs de commutation de sécurité mécaniques et électroniques. De plus, les axes peuvent être surveillés par de nombreuses fonctions de sécurité. L’interface de communication universelle permet de raccorder tous les bus de terrain courants.
Grâce à la combinaison de ses caractéristiques, le système de contrôle de sécurité Schmersal est unique en son genre. PROTECT PSC1 possède des caractéristiques exclusives qui le distinguent de toutes les autres solutions actuellement sur le marché:
■ Automate programmable de sécurité selon l’Annexe IV de la Directive Machines 2006/42/CE
■ Raccordement de tous les dispositifs de commutation de sécurité classiques jusqu’à PL e ou SIL 3
■ Extension par modules avec un maximum de 272 entrées/sorties
■ Sorties de sécurité électroniques à commutation p 2A, commutables vers sorties de sécurité électroniques à commutation p/n
■ Entrées/sorties paramétrables, 2 A, commutation P
■ Surveillance sûre des entraînements selon EN 61800-5-2 (SDM – Safe Drive Monitoring) jusqu’à 12 entraînements
■ Interface de communication universelle:
– Compatible avec les systèmes bus de terrain courants
– Réglage et conversion des protocoles bus de terrain par logiciel
– E/S de sécurité décentralisées via Ethernet Safety Device to Device Communication (SDDC)
– Communication croisée sûre via Ethernet Safety Master to Master Communication (SMMC)
■ Raccordement intégré pour le SD-Bus Schmersal et les systèmes de bus de terrain standard
■ Niveau de sécurité jusqu’à SIL 3 selon IEC 61508 / IEC 62061, PL e et cat. 4 selon EN ISO 13849-1
Logiciel de programmation SafePLC2
■ Environnement de développement moderne, orienté objet
■ Eléments préconfigurés pour les dispositifs de commutation de sécurité électroniques et mécaniques
■ Réutilisation simple des codes d’application par macros
■ Support de programmation par fonctions de recherche simples
■ Suivi simple du signal par représentations couleurs et messages d’indication d’état
■ Recherche aisée des fonctions de sécurité dans des bibliothèques pratiques pour bloc logique, Safe Drive Monitoring-, SD-Bus- et codeurs
■ Autorisations utilisateurs configurables

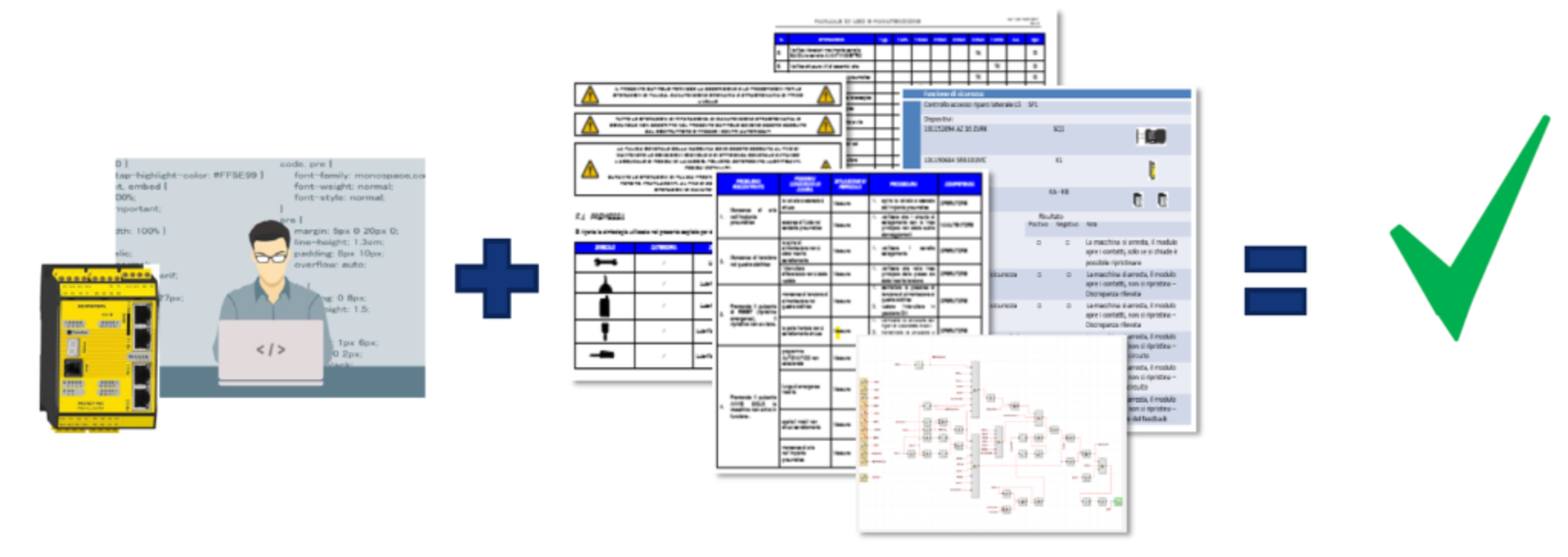

Notes sur la validation du logiciel de programmation
L’objectif du processus de validation est de prouver la conformité de la conception des parties du système de commande relatives à la sécurité avec les spécifications des exigences globales de sécurité de la machine. Afin de réaliser un logiciel d’application de sécurité (SRASW) sur vos machines ou installations, il est indispensable d’avoir une bonne connaissance des normes appliquées (13849-1). Tout le monde n’est pas conscient, en effet, que le fait de ne pas se conformer à la norme en tout point, conduit au non-respect du certificat CE, de sorte que la vente devient une fraude, d’où l’infraction pénale.
Le projet est également apprécié pour la qualité de la documentation produite : un archivage correct et une mise à jour dans le temps sont des éléments fondamentaux, surtout en cas d’accident. Cette activité est réalisée par Schmersal à la demande du client grâce à une équipe disposant de compétences spécifiques, notamment en matière réglementaire, que tous les programmeurs ne possèdent pas.
L’offre “Safety Service” de Schmersal
La nouvelle génération de commandes de sécurité programmables modulaires de Schmersal fait partie d’une gamme plus large de » services de sécurité « . Beaucoup de nos clients souhaitent être soutenus dès le début dans la planification et le conseil, par exemple lors de la planification de systèmes d’automatisation complexes. Cela comprend également le développement d’applications spécifiques aux clients et leur intégration dans des systèmes de contrôle de niveau supérieur.
Un élément central est le conseil en applications. Des ingénieurs certifiés, spécialisés dans la sécurité fonctionnelle, conseillent les clients pour le choix des équipements de protection les plus appropriés, l’évaluation de la conformité CE et la détermination des risques. Ils sont également disponibles pour l’analyse des techniques de sécurité des machines existantes.
Avec le service supplémentaire Application Engineering, Schmersal s’adresse aux utilisateurs de commandes de sécurité dans le domaine de l’automatisation, pour lesquels des modules logiciels spéciaux sont développés qui permettent une adaptation optimale des fonctions de sécurité à l’application spécifique de la machine ou de l’installation. En outre, nous tenons nos clients et nos experts constamment informés des derniers développements dans le domaine de la sécurité des machines. En bref, nous proposons à nos clients un ensemble complet de solutions de systèmes globaux pour la sécurité technique.
Si vous avez d’autres questions ou demandes spécifiques, veuillez écrire à info-ch@schmersal.com
