Focus sur le module de sécurité multifonctionnel SRB-E 402 ST

Les modules de sécurité de la série SRB-E sont une gamme moderne conçue par Schmersal. Le but de ces dispositifs est de concentrer la possibilité de couvrir de nombreuses applications dans quelques modèles, d'où la fonctionnalité «multifonctionnelle ».

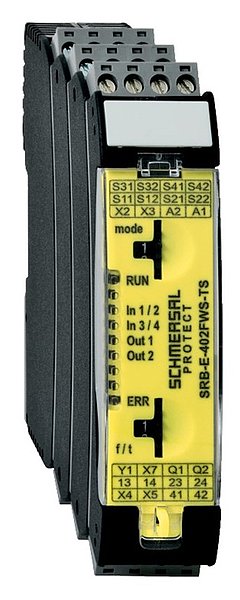

En particulier, le module examiné dans cet article est le modèle SRB-E 402 ST, qui contient 2 modules de sécurité indépendants dans le boîtier standard de 22,5 mm!

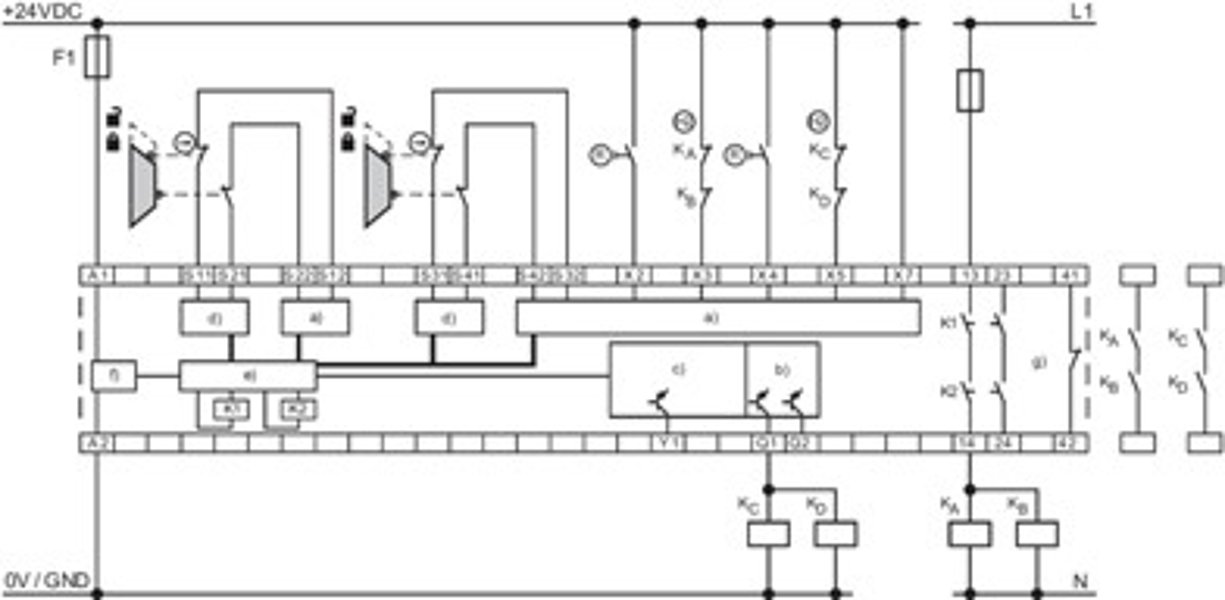

Grâce à la haute intégration de l'électronique interne, il est possible de surveiller 2 dispositifs de sécurité (double canal), de surveiller 2 boutons RESET et 2 retours et bien évidemment de contrôler 2 blocs de sorties sûres indépendantes, de manière à pouvoir gérer 2 fonctions de sécurité distincte.

Les 2 blocs de sorties sont réalisés avec des technologies différentes pour couvrir tous les besoins, en effet un bloc est composé de 2 sorties relais (jusqu'à cat. 4, redondance interne), tandis que l'autre bloc est composé de 2 sorties semi-conducteurs (jusqu'à à cat.4, redondance interne).

Les sorties relais garantissent une capacité de commutation plus élevée, jusqu'à 6 A, mais subissent évidemment l'effet de " déclassement " comme indiqué dans la norme ISO 13849 (partie 1 et 2).

Les sorties semi-conductrices ont une capacité de commutation allant jusqu'à 2 A, mais ne sont pas affectées par l'effet du "déclassement", elles ne sont donc pas liées au nombre de commutateurs et peuvent également commuter avec une fréquence plus élevée, jusqu'à 20 fois par minute.

Si nécessaire, il est possible de piloter les sorties semi-conducteurs via une entrée dédiée supplémentaire (X7), cette fonction permet de contraindre, si besoin, les sorties semi-conducteurs en fonction de l'état des sorties relais.

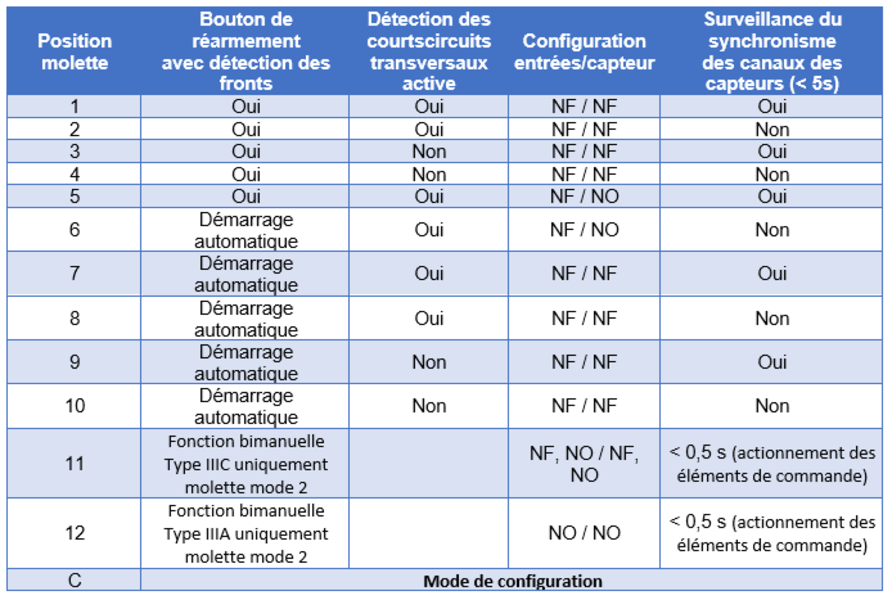

Grâce aux 2 molettes, il est possible de sélectionner le mode de fonctionnement et le type de verrouillages de sécurité connectés aux entrées.

Pour la fonction de sécurité numéro 2, il est possible de surveiller une commande «bimanuelle», aussi bien de type IIIC que de type IIIA.

Numéro d'article: 103007221
Botique en ligne: https://products.schmersal.com/fr_CH/srb-e-402st-1476.html
